Ricoh MPC3000 SC491 故障代碼 ~ 彩色影印機維修

SC491 ~ 這故障代碼 ~ 顯像槽 偏壓輸出錯誤
MPC系列機種  3000  3500  4500  5000  3300 全部適用

開機運轉時 不到一秒鐘 機器立刻停止運轉 並跳出故障碼 SC491

打開前蓋 檢查 顯像槽及感光滾筒組 立刻發現有 滾筒包粉現象

4色裡面有 2個顏色明顯 碳粉偏壓輸出異常



將滾筒組細部分解 連同 主高壓  刮板  回收棉棒 ...等等 清潔乾淨再度裝回

也有將 機器內部飛出的多餘粉墨 清潔乾淨

也有檢察 機器本體與顯像槽 接觸接地點的每一片金屬導電片 及彈簧

初步檢查完各色滾筒組 一切確定沒問題後再裝回機器

再來 安裝回去後開機  卻發現 ~~~~

一樣的問題  開機不到一秒鐘  又跳出故障  一樣包粉

這下嚴重了  只好檢查 供應給滾筒組電壓的源頭 ~~ 高壓電路板

哇~~ 發現問題了  這片高壓版 已經有電阻明顯燒焦

以三用電表時計量測  燒焦部位周邊也已多處形成斷路  已經不適合維修了

最後另外從拆機件上  更換完整的一片  順利修復~~

SC543 故障碼 Ricoh MPC3300彩色影印機 維修紀錄

 SC543 ~ 這是Ricoh 影印機常見的故障代碼  溫度探測異常
理光 afcio mpc 3000 3500  3300  4500 5000 2238  3245 全系列皆相同

這次維修是在 高雄市區九如路上的工程公司  總維修時間約半小時內
照片中的sc543是第2天才跳出來的

第一天前往維修時 還未跳出任何故障碼  反映的狀況是 印出的a4紙張上下兩端

會有大片脫墨殘膠的缺點

後來機器更發出 嘰嘰叫~~ 的異常聲響

sc543跳出後  趕緊檢查 ~~定著部~~

明顯可以看到  熱壓皮帶右方 已有燒焦現象

 左方也觀察到  整個皮帶位置已偏移正常間距  ~ 這是很嚴重的

 問題的核心就在  ~~培林組~~  平時承載著 3根熱滾筒極大運轉壓力
幾乎每幾年就得固定將這六顆培林  全面更換新品才能確保穩定運轉

這顆上熱帶動齒輪 也就是在這種運轉壓力過大之下的損壞品

最後 換新零件組裝回去後  除了列印測試外  再同時觀察定著部的溫度監控 才能放心

Ricoh MPC3500 影印機維修 ~ 卡紙嚴重 及sc364

 Ricoh MPC3500  理光彩色影印機  ~ 定著部卡紙 及 sc364感光滾筒組 顯像槽異常
MPC3500  MPC3000  MPC3300  MPC4500  MPC5000 這些機種 顯像槽滾筒組皆可共用

這次維修 位於內湖科技園區  機齡約8年  該公司總管小姐在網路上找到我們
她說 : 這2年來 機器很容易卡紙  原本的維護廠商來過好多次  都一直沒有處理好
所以陳老闆決定 幫她們仔細的檢查  花了兩個小時 確認所有損壞的零組件 如下列多張圖片
後來維修完成後  完全解決機器的困擾  以下為維修記錄 ~~

1. 機器螢幕 出現 SC364 這很單純  是青色滾筒組件刮傷  漏電導致偵測異常

2. 圖片左邊 可清楚看到 印出時多出一條藍色的 異常影像

    藍色滾筒組 整各換掉就完全解決這問題  可惜一整各忙 漏拍滾筒組照片

3. 還有 仔細看圖片  印出來的色層  也都有底色慘白的問題

4. 接著 專心處理 卡紙的問題  接著來看 定著部
    定著部 ~ 負責 最後熱壓紙張  將碳粉用200度的高溫 以壓力定著在紙張上成型
   熱壓過程 若不順暢  會有 脫墨 掉粉 卡紙捲紙 ....  等等問題

5. 皮帶表面 都已有多處破損  印出來的影像也正好都有破損的痕跡

6. 清潔棉棒及鐵棒 居然也都壓壞  變成橢圓型

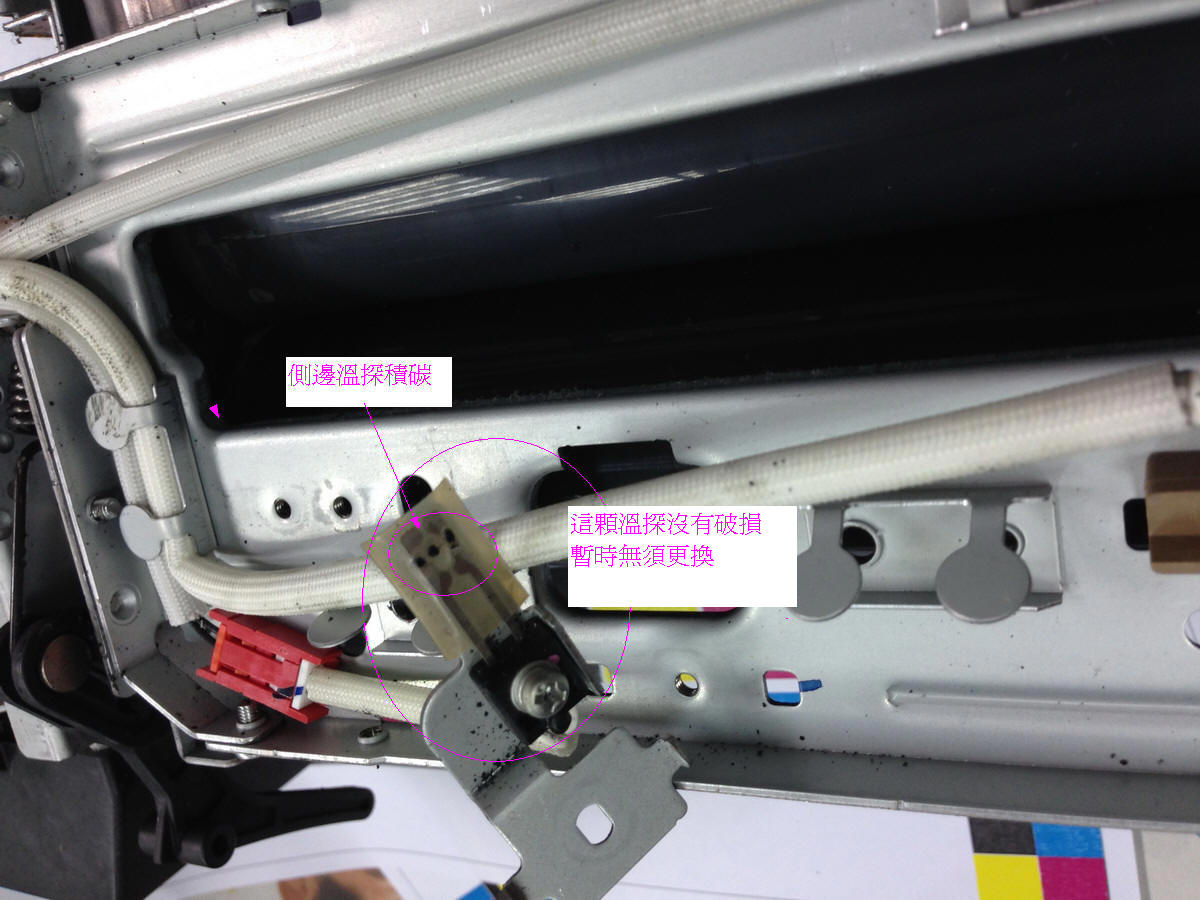

7. 溫探 ~ 溫度探測器  這也是容易損壞的項目
    薄薄的橡膠表面 容易積碳 導致 測到的溫度偏低  使得加熱放熱過高

 8. 軸套 ~ 這很重要 她負責每隻熱壓滾筒的軸心運轉   平常運轉就承載很大的壓力
      所以 6顆一定要全數換新

 9. 這顆 同步齒輪  就是長期以來 軸套損壞 導致壓力失調 連帶把它轉到崩裂

這家公司呢  最後是採取 跟我們購買一套9500元 細心整理好的定著部
還有一套8500元 整理好的 青色顯像滾筒組   最後 完全解決問題  而且好幾各月來都順利使用
